壓型過程中你是否出現(xiàn)這樣的現(xiàn)象：彩涂板在壓型之前板型良好，看不出問題，加工成壓型板之后就出現(xiàn)了壓型鼓包的現(xiàn)象？是何原因？阿米納 小編特整理了以下圖片及資料，為您詳解。如下圖所示：

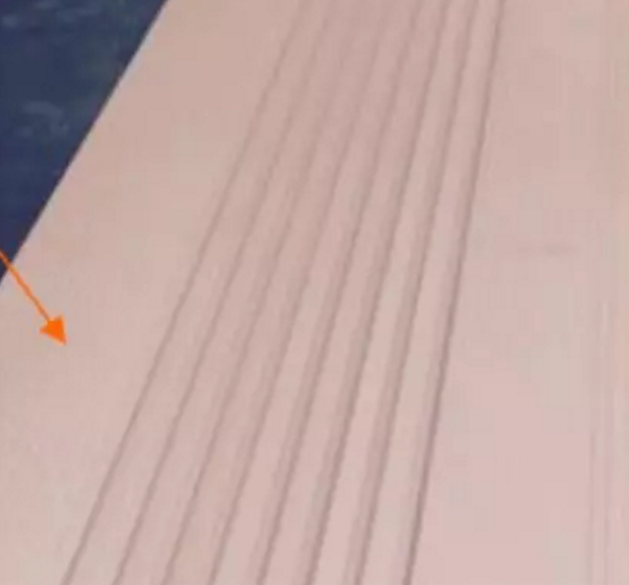

正常板形-阿米納

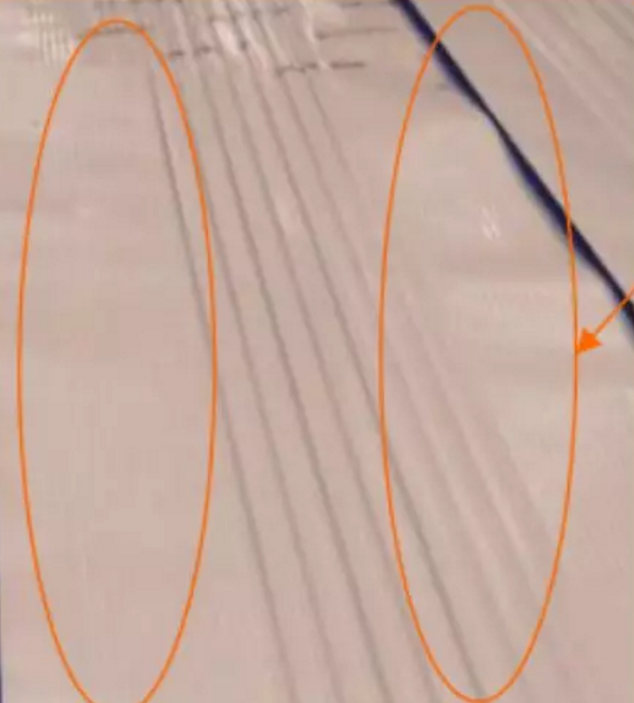

起鼓材料

這種情況一般是與下面兩種原因有關(guān)：

（1）材料的影響

取A、B、C、D、E五種力學(xué)性能材料加工同一板型部件，發(fā)現(xiàn)屈強(qiáng)比低于0.8的材料發(fā)生起鼓概率極高，這與屈強(qiáng)比高的材料抗變形能力較好，不易發(fā)生塑性變形有關(guān)。

（2）板型的影響

在用戶使用中也會經(jīng)常遇到同一種材料加工某些板型時情況良好，但換一種板型后易出現(xiàn)起鼓問題。某用戶用一種材料分別加工840和820兩種板型 （1000mm寬的彩涂板經(jīng)壓型后板寬變?yōu)?40mm或820mm的瓦楞板) 。840板型較好無起鼓問題，而820板型加工后起鼓明顯。

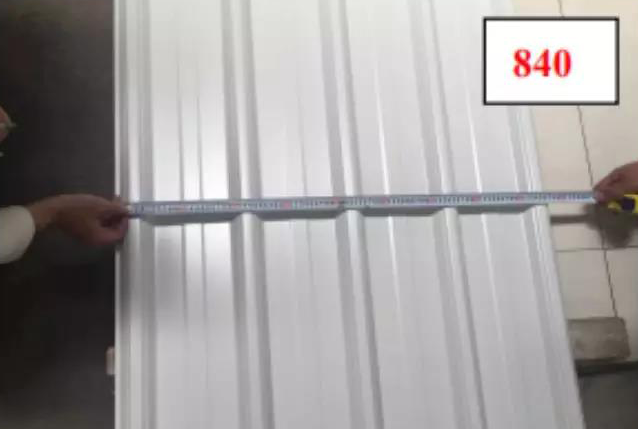

瓦楞板寬度840

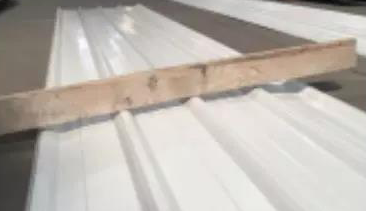

840的板形良好

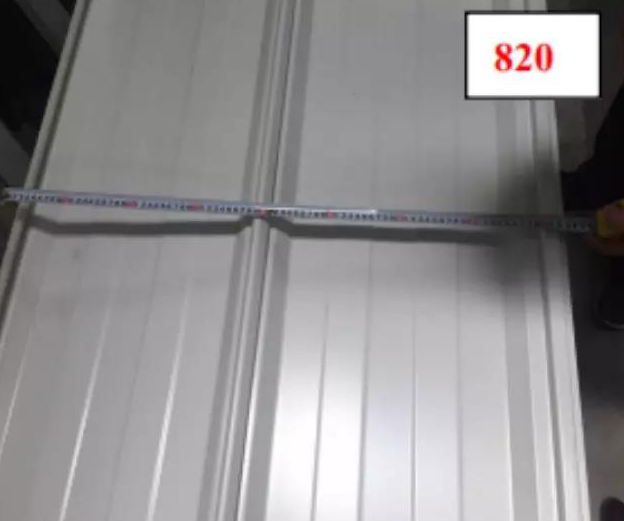

瓦楞板寬度820

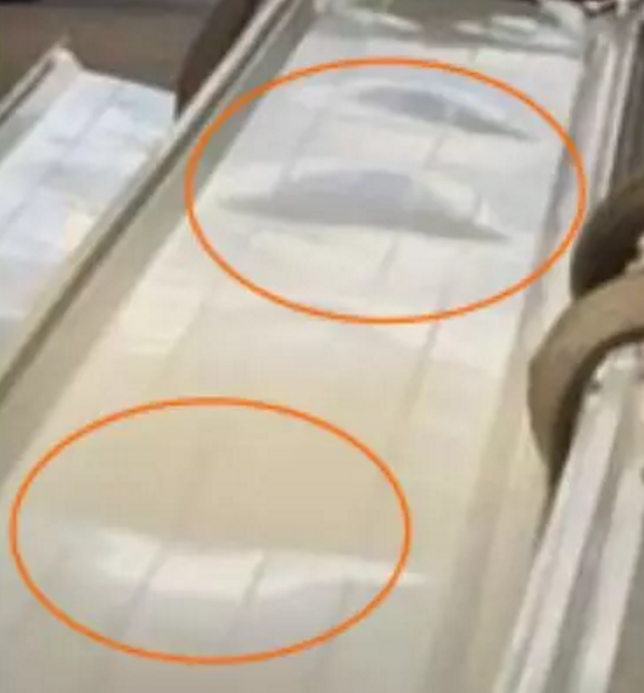

820的板形出現(xiàn)波浪

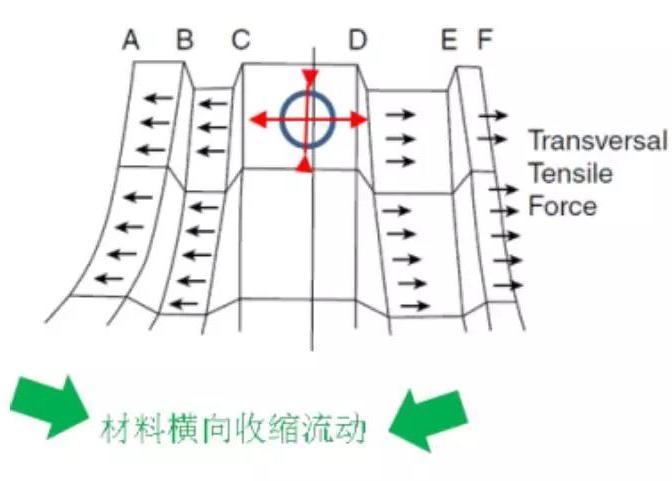

分析認(rèn)為大平面區(qū)域在成形過程中，材料在橫向上進(jìn)行收縮，縱向?yàn)閴嚎s狀態(tài)，當(dāng)這種變形超過平面區(qū)域材料失穩(wěn)極限后表現(xiàn)為波紋現(xiàn)象。這是產(chǎn)生起鼓問題的一個主要原因,如下圖：

為了避免這種情況，一般在板型設(shè)計(jì)時在易產(chǎn)生波紋的大平面區(qū)域設(shè)置加強(qiáng)筋。本文中840板型有3道加強(qiáng)筋，而820 板型只有中間一道，且平面區(qū)域面積要大于840板型。所以當(dāng)材料本身屈強(qiáng)比不高（該材料屈強(qiáng)比為0.68）抗塑性變形能力不足的情況下，用于820 板型更易發(fā)生起鼓問題。

從以上情況來看，彩涂板加工后板形不良與材料屈強(qiáng)比及板型設(shè)計(jì)均相關(guān)。

 阿米納專注于建筑金屬圍護(hù)高端彩涂板的定制與服務(wù)，多次應(yīng)用于各大型工程項(xiàng)目，如馬來西亞大馬聯(lián)合鋼鐵、哈爾濱火車站、中蒙會展、俄羅斯北極亞馬爾LNG項(xiàng)目以及大量國內(nèi)外電廠、鋼廠項(xiàng)目等。（全國服務(wù)熱線：400-004-0580）

（說明：部分圖片及資料來源于知鋼）
